Giới thiệu về cách nối hình sao
Trong lĩnh vực kỹ thuật điện, cách nối hình sao là một phương pháp đấu dây phổ biến, đặc biệt quan trọng trong việc kết nối các thiết bị điện xoay chiều ba pha như động cơ điện, máy phát điện. Kiểu đấu này cho phép tạo ra một điểm chung gọi là điểm trung tính, mang lại nhiều lợi ích về vận hành và an toàn. Bài viết này sẽ đi sâu vào phân tích bản chất, các biến thể, công thức liên quan cũng như ứng dụng thực tế của việc nối hình sao.
Nối hình sao là gì?

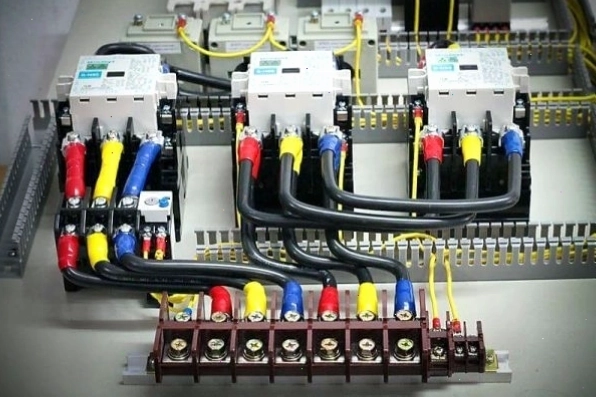

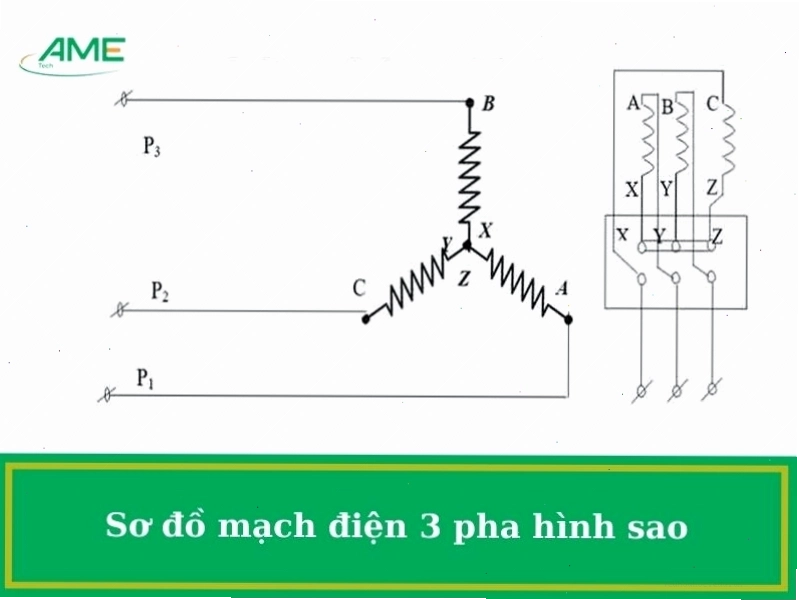

Nối hình sao, còn gọi là đấu Y, là một trong hai cách đấu dây cơ bản cho hệ thống điện xoay chiều ba pha, bên cạnh cách đấu tam giác. Trong kiểu đấu này, một đầu của mỗi cuộn dây stato của máy điện ba pha được nối chung với nhau tại một điểm gọi là điểm trung tính (ký hiệu là O hoặc N). Ba đầu còn lại của các cuộn dây được nối với ba dây pha A, B, C.
Điểm trung tính có thể được nối đất hoặc nối với dây trung tính của lưới điện, hoặc để hở tùy thuộc vào yêu cầu cụ thể của hệ thống.
Các kiểu nối hình sao phổ biến
Có hai biến thể chính của kiểu nối hình sao, dựa trên việc có sử dụng dây trung tính hay không:
- Nối hình sao có dây trung tính: Trong trường hợp này, điểm trung tính được kết nối với dây trung tính của nguồn hoặc tải. Kiểu đấu này thường được sử dụng khi cần cấp điện cho cả các tải ba pha và các tải một pha (vì có thể lấy điện áp giữa dây pha và dây trung tính).
- Nối hình sao không có dây trung tính: Điểm trung tính được để hở hoặc cách ly khỏi mạch. Kiểu đấu này thường được áp dụng trong các trường hợp đặc biệt, ví dụ như để giảm thiểu dòng ngắn mạch hoặc khi nguồn cung cấp không có dây trung tính.
Việc lựa chọn kiểu nối phù hợp phụ thuộc vào yêu cầu của thiết bị và hệ thống điện đang vận hành.
Công thức và tính toán trong nối hình sao
Trong hệ thống điện ba pha đấu nối hình sao, có một số công thức cơ bản cần nắm vững:
- Điện áp pha (Up) và Điện áp dây (Ud): Điện áp dây là điện áp giữa hai dây pha bất kỳ, còn điện áp pha là điện áp giữa một dây pha và điểm trung tính. Mối quan hệ giữa chúng là:
Ud = Up * √3. Điều này có nghĩa là điện áp dây luôn lớn hơn điện áp pha một lượng bằng căn bậc hai của ba. - Dòng điện pha (Ip) và Dòng điện dây (Id): Trong cách nối hình sao, dòng điện chạy qua mỗi cuộn dây (dòng điện pha) bằng với dòng điện chạy trên mỗi dây dẫn nối ra ngoài (dòng điện dây). Do đó:
Ip = Id.
Các công thức này rất quan trọng trong việc tính toán công suất, lựa chọn tiết diện dây dẫn và thiết bị bảo vệ cho hệ thống.
Ứng dụng thực tế của nối hình sao
Cách nối hình sao được ứng dụng rộng rãi trong nhiều lĩnh vực của kỹ thuật điện:
- Động cơ điện ba pha: Hầu hết các động cơ điện ba pha công suất nhỏ và trung bình thường được thiết kế để đấu theo kiểu hình sao. Điều này giúp giảm điện áp đặt vào cuộn dây khi khởi động, làm giảm dòng khởi động ban đầu, bảo vệ động cơ và lưới điện.
- Máy phát điện ba pha: Tương tự như động cơ, máy phát điện ba pha cũng thường được đấu nối hình sao để tạo ra điện áp pha ổn định và có dây trung tính để sử dụng cho các tải một pha.
- Hệ thống phân phối điện: Lưới điện hạ áp ba pha thường sử dụng kiểu nối hình sao có dây trung tính để cung cấp điện cho cả phụ tải công nghiệp (ba pha) và dân dụng (một pha).
Ngoài ra, việc nối hình sao công nghệ 12 (ám chỉ các kiến thức liên quan đến chương trình học phổ thông) cũng là một phần quan trọng trong giáo trình kỹ thuật điện.
So sánh nối hình sao và nối hình tam giác
Mặc dù cả hai đều là cách đấu dây cho hệ thống ba pha, nối hình sao và nối hình tam giác có những đặc điểm và ứng dụng khác biệt:
| Tiêu chí | Nối hình sao (Đấu Y) | Nối hình tam giác (Đấu Δ) |
|---|---|---|
| Điện áp pha & dây | Ud = Up * √3 | Ud = Up |
| Dòng điện pha & dây | Ip = Id | Id = Ip * √3 |
| Điểm trung tính | Có thể có hoặc không | Không có |
| Ứng dụng chính | Động cơ công suất nhỏ/trung bình, máy phát, phân phối điện 1 pha và 3 pha | Động cơ công suất lớn, yêu cầu mô men khởi động cao |
| Mô men khởi động | Nhỏ hơn | Lớn hơn |
Lưu ý khi thực hiện nối hình sao
Khi thực hiện đấu nối hình sao, người dùng cần đặc biệt chú ý đến các yếu tố sau để đảm bảo an toàn và hiệu quả vận hành:
- Kiểm tra điện áp định mức: Đảm bảo điện áp nguồn phù hợp với điện áp định mức của thiết bị.
- Đấu nối dây trung tính: Nếu sử dụng dây trung tính, cần đảm bảo việc kết nối chắc chắn và đúng quy cách để tránh quá tải hoặc mất cân bằng pha.
- Sử dụng thiết bị bảo vệ: Lắp đặt các thiết bị bảo vệ như cầu dao, aptomat, rơ le quá tải để ngắt mạch kịp thời khi có sự cố.
- Kiểm tra cách điện: Thực hiện đo kiểm tra cách điện giữa các cuộn dây và vỏ máy để phát hiện sớm các nguy cơ rò rỉ điện.
Việc tuân thủ các quy tắc an toàn là tối quan trọng để tránh những rủi ro đáng tiếc có thể xảy ra.
Tổng kết về cách nối hình sao
Nối hình sao đóng vai trò nền tảng trong nhiều ứng dụng của hệ thống điện ba pha. Hiểu rõ bản chất, công thức tính toán và các biến thể của kiểu đấu này không chỉ giúp kỹ sư vận hành thiết bị hiệu quả mà còn đảm bảo an toàn cho hệ thống. Từ động cơ điện, máy phát cho đến mạng lưới phân phối, cách đấu dây này luôn chứng tỏ được tầm quan trọng chiến lược của mình trong ngành kỹ thuật điện hiện đại.
